tile4ms

Objectif

Créé un index de tuile au format shapefile pour utiliser avec la fonction TILEINDEX de MapServer. Le programme créé un shapefile contenant des rectangles à partir des étendues de tous les shapefiles listés dans [metafile] (un nom de shapefile par ligne) et les DBF associés avec le nom du fichier pour chaque tuile dans une colonne nommée LOCATION comme cela est demandé par mapserv.

Note

Des fonctions similaires peuvent être trouvées dans les utilitaires en ligne de commande GDAL ogrtindex (pour les vecteurs) et gdaltindex (pour les rasters).

Description

This utility creates a Shape data set containing the MBR (minimum bounding rectangle) of all shapes in the files provided, which can then be used in the LAYER object’s TILEINDEX parameter of the mapfile. The new filed created with this command is used by MapServer to only load the files associated with that extent (or tile).

Syntaxe

tile4ms <meta-file> <tile-file> [-tile-path-only]
<meta-file>     INPUT  file containing list of Shape data set names
                (complete paths 255 chars max, no extension)
<tile-file>     OUTPUT shape file of extent rectangles and names
                of tiles in <tile-file>.dbf
-tile-path-only Optional flag.  If specified then only the path to the
                shape files will be stored in the LOCATION field
                instead of storing the full filename.

Exemple court

Créé le fichier tileindex.shp pour toutes les tuiles dans le répertoire /chemin/vers/donnees:

   <on Unix>

cd /path/to/data
find . -name "/*.shp" -print > metafile.txt
tile4ms metafile.txt tileindex

   <on Windows>

dir /b /s *.shp > metafile.txt
tile4ms metafile.txt tileindex

Exemple long

Cet exemple utilise les données TIGER Census, dans lesquelles les données contiennent des fichiers divisés par communes (en fait il y a plus de 3 200 communes, un jeu de données très important). Dans cet exemple nous montrerons comment afficher tous les lacs de l’état du Minnesota (notez qu’ici nous avons déjà convertis les données TIGER au format shapefile, mais vous pouvez garder les fichiers au format TIGER et utiliser la commande ogrtindex à la place). Les données TIGER Census pour le Minnesota sont constituées de 87 communes différentes, chacune contenant ses propres fichiers lacs (‘wp.shp’).

  1. Nous devons créer le ‘meta-file’ pour la commande tile4ms. C’est un fichier texte contenant les chemins de tous les fichiers ‘wp.shp’ pour l’état MN. Pour créer ce fichier nous pouvons utiliser quelques commandes simples:

    DOS: dir wp.shp /b /s > wp_list.txt
    (this includes full paths to the data, you might want to edit the txt
    file to remove the full path)

    UNIX: find -name *wp.shp -print > wp_list.txt


    Le nouveau fichier créé devrait ressembler à cela (après avoir supprimé le chemin complet):

    001\wp.shp
    003\wp.shp
    005\wp.shp
    007\wp.shp
    009\wp.shp
    011\wp.shp
    013\wp.shp
    015\wp.shp
    017\wp.shp
    019\wp.shp
    ...

  2. Exécutez la commande tile4ms avec le nouveau meta-file créé pour générer le fichier index:

    tile4ms wp_list.txt index
      Processed 87 of 87 files

  3. Un nouveau fichier nommé ‘index.shp’ a été créé. C’est le fichier index avec les MBRs de tous les fichiers ‘wp.shp’ pour l’état entier, comme indiqué à la figure 1. La table d’attribut de ce fichier contient un champ nommé ‘LOCATION’, qui contient le chemin vers chaque fichier ‘wp.shp file’, comme indiqué figure 2.

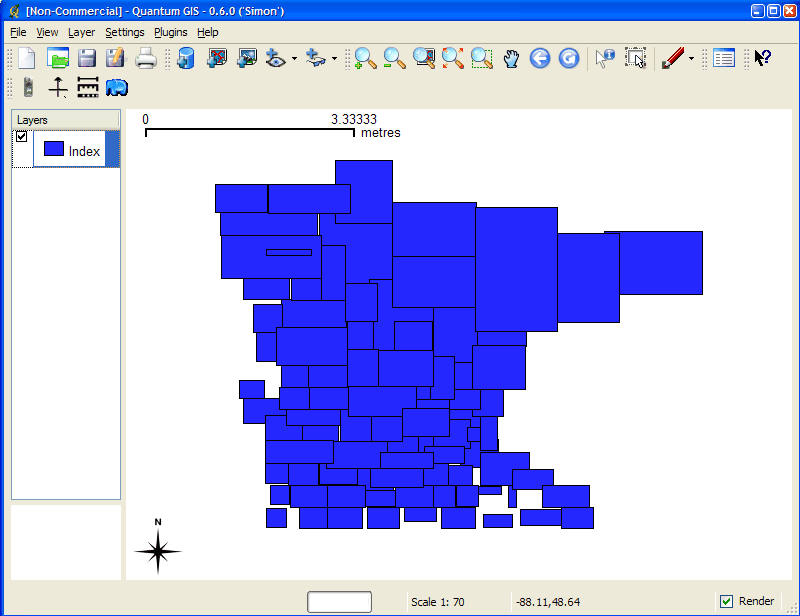

    Figure 1 : Fichier index créé par la commande tile4ms

    ../_images/tile4ms-view.png

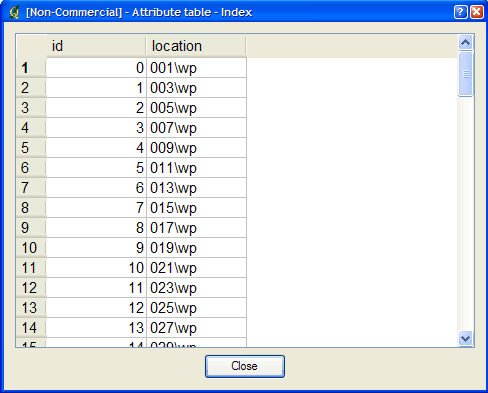

    Figure 2 : Attributs du fichier index créés par la commande tile4ms

    ../_images/tile4ms-attributes.png
  4. L’étape finale est de l’utiliser dans votre mapfile.

    • TILEINDEX de l’objet LAYER - doit pointer sur la localisation du fichier index

    • TILEITEM de l’objet LAYER - définit le nom du champ du fichier index contenant les chemins (‘location’ par défaut)

    • ne nécessite pas d’utiliser le paramètre DATA de l’objet LAYER

    Par exemple:

    LAYER
      NAME 'mn-lakes'
      STATUS ON
      TILEINDEX "index"
      TILEITEM "location"
      TYPE POLYGON
      CLASS
        NAME "mn-lakes"
        STYLE
          COLOR 0 0 255
        END
      END
    END


Lorsque vous visualisez la couche dans une application MapServer, vous noterez que lorsque vous zoomez à une grande échelle de l’état seul ces couches lacs sont chargées, ce qui accélère l’application.
